Slottsventil till sektionsradiator Delta, DL

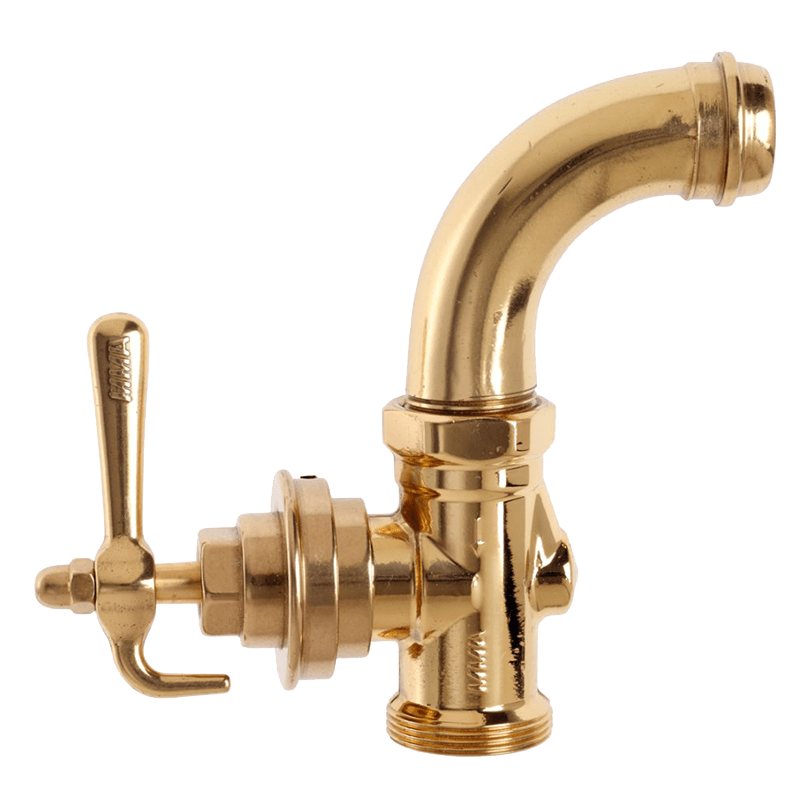

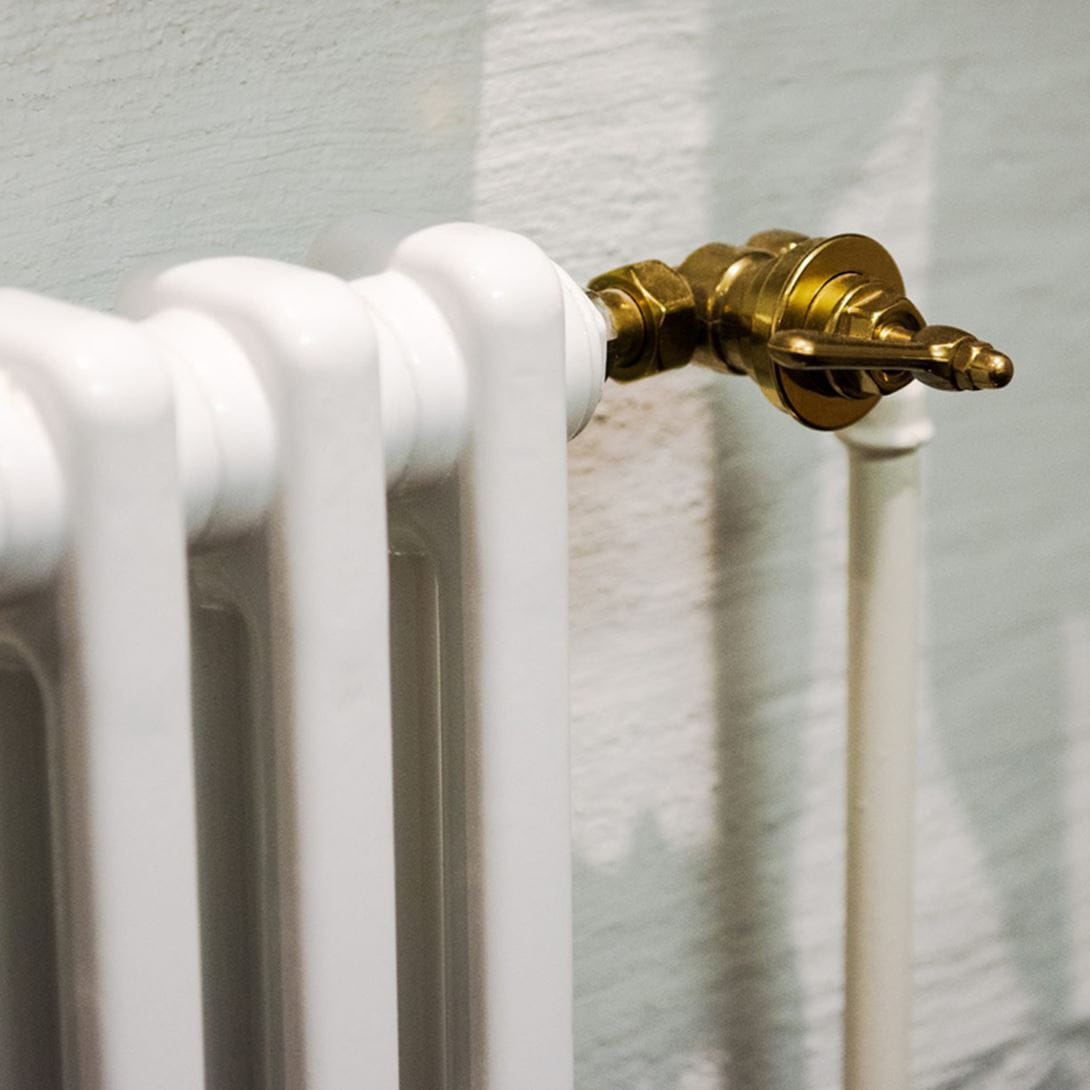

Slottsvredet och ventilen är tillverkade av polerad och lackad mässing. Slottsventilen består av en ventil med förinställning samt ett slottsvred, som reglerar ventilen manuellt. Slottsvredet fungerar som en handratt. Som tillbehör till slottsventilen finns också böj, mutter, returventil och nippel. Ventilen är försedd med insats som har dold förinställning.

Förinställning FV5 av slottsventil

1. Demontera av skyddsratt och packbox
2. Skruva ned stryphylsan i botten
3. Ta bort förinställningsnyckel och montera på förinställningsdonet över den lättrade insatsen och sätt tillbaka förinställningsnyckeln genom donet
4. Nollställ skalan mot indexmarkeringen
5. Skruva upp stryphylsan så att önskat Kv-värde sammanfaller med indexmarkeringen
6. Montera tillbaka packbox med stift

Tekniska data

Tryckklass

PN 10

Rekommenderat differenstryck

3-10 kPa

Kv värde (förinst.värde) med termostat/ej termostat

DN 10-15 0,01-0,7 / 0,01-1,2
DN 20 0,01-0,9 / 0,01-1,2

Kvs-värde (maxkapacitet)

DN 10-20 1,2

Max temperatur

100°C

Min temperatur

5°C

Material

Mässing
Packningar EPDM
